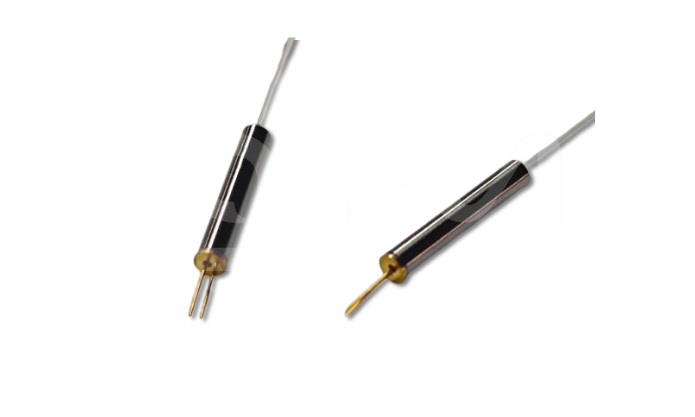

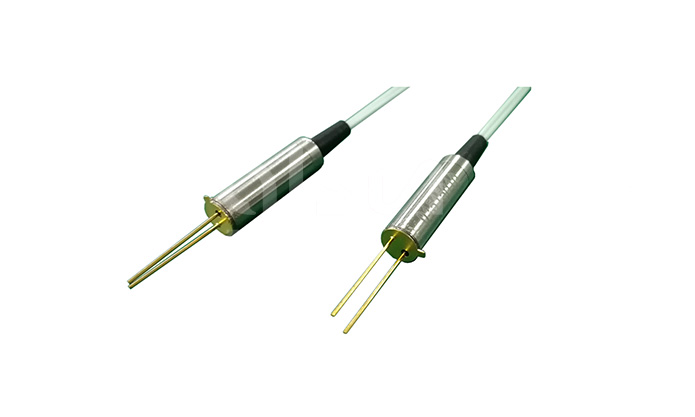

桂林光隆科技集团股份有限公司保偏MEMS VOA（Polarization Maintaining MEMS Variable Optical Attenuator，简称PM-MEMS VOA）是一种基于微机电系统技术的可变光衰减器，专门用于单模保偏光纤系统。它通过精确控制微镜的倾斜角度来调节入射光的衰减量，同时保持光的偏振态不变，从而实现对偏振光的连续可调。
产品特性
·低插入损耗
·高衰减范围
·低PDL，低WDL
·低功耗
产品应用
·电源管理
·接收保护
·通道平衡
·仪器仪表
|
参数 |
单位 |
SUN-PM-VOA |
|
衰减类型 |
|
Bright / Dark |
|
测试波长 |
nm |
1310 or 1550 |
|
插入损耗 1 |
dB |
≤ 0.8 |
|
回波损耗 |
dB |
≥ 45 |
|
衰减范围 |
dB |
≥ 40 |
|
衰减分辨率 |
dB |
Continuous |
|
WDL2 |
dB |
@0dB ≤0.2 |
|
@20dB ≤ 1.5 |
||
|
TDL |
dB |
@10dB ≤1.0 |
|
@20dB ≤ 2.0 |
||
|
ER |
dB |
≥ 18 |
|
重复性 |
dB |
≤ 0.1 |
|
工作电压 |
V |
≤ |
| 光功率3 |
mW |
≤ 500 |
|
使用寿命 |
Cycles |
≥ 109 |
|
响应时间 |
ms |
≤ 5 |
|
工作温度 |
℃ |
-5 ~ +70 |
|
储存温度 |
℃ |
-40 ~ +85 |
|
相对湿度 |
% |
5 ~ 95 |
|
封装尺寸 |
mm |
(Φ) 5.5 x (L) 19 |
| 注： 1. 以上参数不包含连接头。 2. 1310 ±30nm 或 1550 ±30nm 3. 可提供高功率（≤2.5W）版本。 |
||
SUN-PM-VOA-A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
|
衰减类型 |
测试波长 |
光纤类型 |
套管类型 |
光纤长度 |
连接头类型 |
|
BR：亮态 DK：暗态 |
1310：1310nm 1550：1550nm X：其他 |
PM13：PM1310 PM1550：PM1550 X：其他 |
25：250um 90：900um X：其他 |
05：0.5m±5cm 10：1.0m±5cm X：其他 |
OO：无 FA：FC/APC（Align to slow axis） X：其他 |
